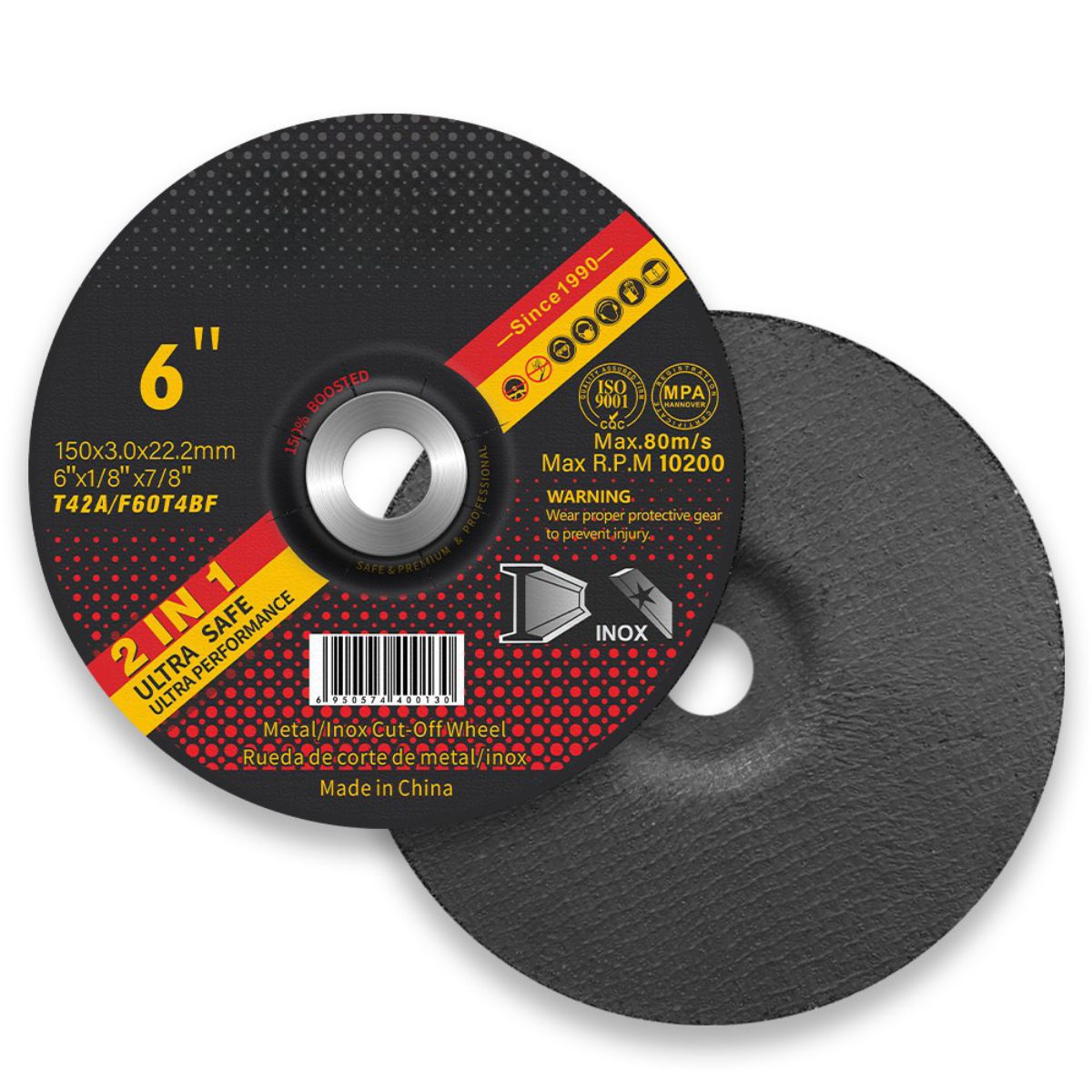

قرص قطع T42 مقاس 6 بوصة 150×3.0×22.2مم | مركز مقعر | مصنع OEM في الصين

تفاصيل المواصفات

  • اسم المنتج:قرص القطع 6'' x1/8'' x7/8''
  • النوع:T42
  • القطر الخارجي:150 مم (6 بوصات)
  • السماكة:3.0mm (1/8")
  • الفتحة:22.2mm (7/8")
  • تصنيف السرعة:80م/ث
  • أقصى سرعة دوران:10,200
  • دعم التخصيص:OEM، ODM
  • الخيارات المتاحة:عينات، ألوان متعددة

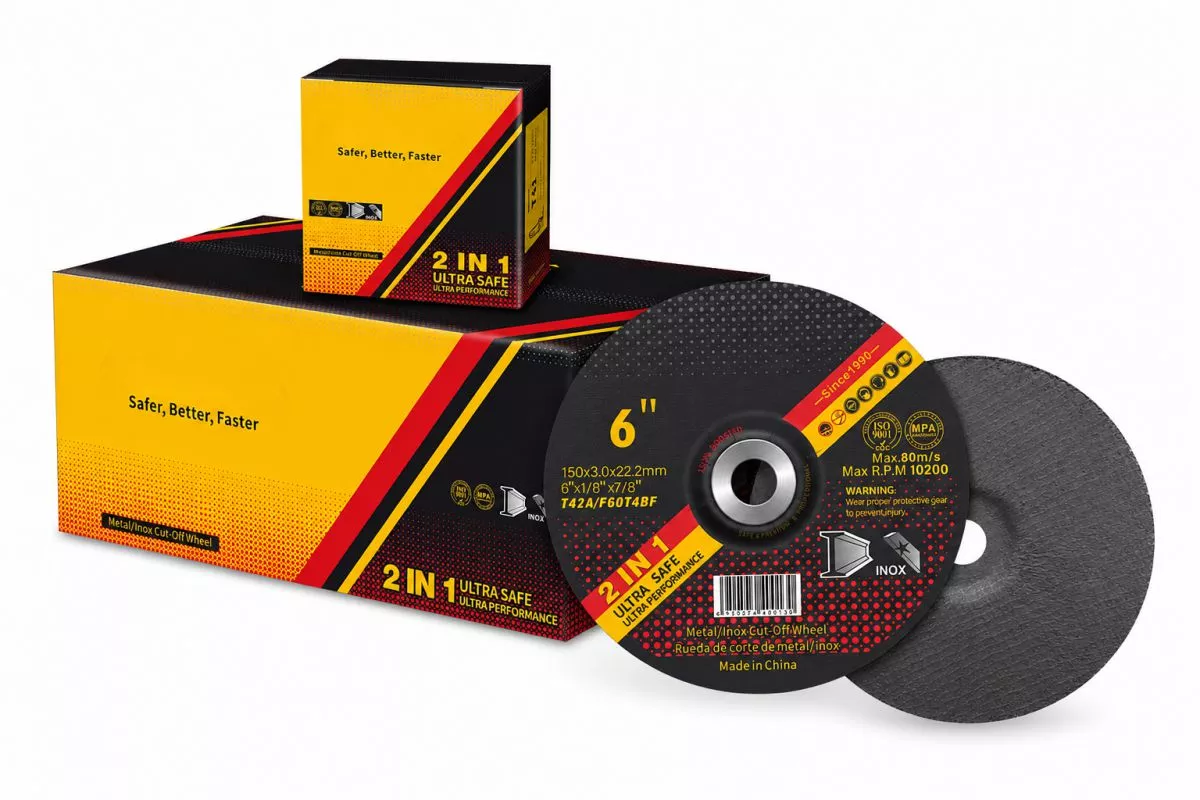

قرص القطع T42 مقاس 6 بوصة بمواصفات 150x2.5x22.2mm مع كرتون تصدير OEM
قرص القطع فائق الرقة مقاس 6 بوصة طراز T42 مع كرتون تصدير OEM لتوريد العلامة الخاصة بالجملة.

تصنع شركة Qing Yang® أقراص القطع فائق الرقة مقاس 6 بوصة طراز T42 بمواصفات 150×3.0×22.2 مم (6″ × 1/8″ × 7/8″) للمشترين بتصنيع OEM وموزعي الأدوات الذين يحتاجون إلى قرص مقاس 6 بوصة متوافق مع واقي Type 27 لأحمال القطع الأثقل. البنية المقعرة T42 هي السمة المميزة: المحور الغائر يرفع جسم القرص فوق شفة واقي الجلاخة، مما يسمح بالقطع المائل، والقطع بزاوية الدخول، وعمليات الوصول إلى اللحامات التي لا يستطيع القرص المسطح T41 التعامل معها بنفس الطريقة.

عند سماكة 3.0 مم، يتموضع هذا القرص لثبات جانبي أعلى ومقاومة أكبر تحت ضغط القطع خارج المحور مقارنة بأقراص القطع فائقة الرقة مقاس 6 بوصة. وهو مخصص لورش التصنيع، وأعمال تركيب الأنابيب، وقطع التجميعات الملحومة، والقطع المعدني العام الثقيل حيث تكون صلابة القرص والتحكم التشغيلي أكثر أهمية من الحد الأدنى لعرض القطع.

مصنع 150 مم الصين

T42 المقعرة — ما الذي تغيره عمليًا

الفرق الرئيسي بين القرص المسطح T41 والقرص المقعرة T42 ليس فقط في تركيبة الحبيبات الكاشطة، بل في توافق الواقي وزاوية الاقتراب. القرص المسطح T41 يستخدم واقيًا مسطحًا من نوع Type 1 وهو مخصص للدخول العمودي. القرص المقعرة T42 يُستخدم مع واقي مقعّر من نوع Type 27، مما يسمح لسطح القرص بتجاوز حافة الواقي والوصول إلى قطعة العمل بزوايا مائلة.

عمليًا، هذا يجعل قرص T42 مقاس 6 بوصة مناسبًا لما يلي:

  • القطع المائل وبزاوية على الشريط المسطح، والزاوية الفولاذية، وألواح الفولاذ
  • الوصول إلى لحامات الأنابيب حيث يُحجب القطع المستقيم بالهندسة المحيطة
  • القطع المتساطح على التجميعات الملحومة
  • القطع الثقيل بزاوية الدخول على المعدن والفولاذ المقاوم للصدأ
مصنع 150 مم الصين

المواصفات الفنية

النوع: T42 — قرص القطع المقعّر
القطر الخارجي: 150 مم (6 بوصة)
السماكة: 3.0 مم (1/8 بوصة)
الثقب: 22.2 مم (7/8 بوصة)
المواصفات الإمبراطورية: 6″ × 1/8″ × 7/8″
رمز الدرجة: T42A/F60T4BF
السرعة القصوى للتشغيل: 10,200 دورة في الدقيقة
السرعة القصوى المحيطية: 80 م/ث
توافق الواقي: واقي مقعّر من نوع Type 27

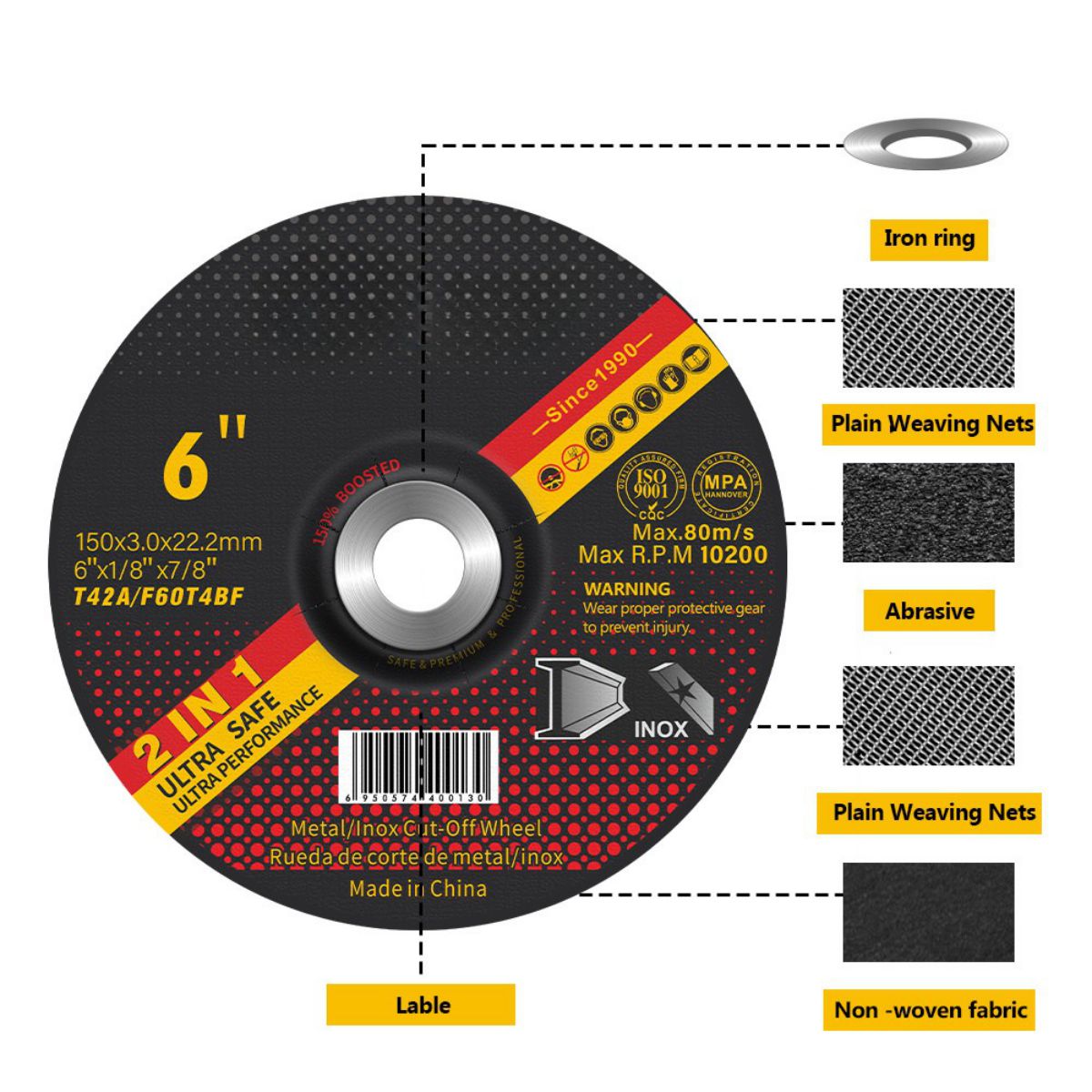

الحبيبات الكاشطة: أكسيد الألومنيوم (A)
الرابط: راتنج مقوى (BF)
التعزيز: شبكة ألياف زجاجية مزدوجة
التطبيق: المعدن، الفولاذ المقاوم للصدأ (Inox)
الشهادات: EN 12413, ISO 9001, MPA Hannover, CQC

مهم — تحقق من نوع الواقي قبل التركيب: يجب استخدام أقراص T42 المقعرة مع واقي مقعّر من نوع Type 27. لا تقم بتركيب قرص T42 على جلاخة زاوية مزودة بواقي مسطح من نوع Type 1. عادةً ما يكون نوع الواقي مختومًا على جسم الواقي أو مذكورًا في دليل الجلاخة.

مصنع 150 مم الصين

تطبيقات القطع

القطع المائل وبزاوية الدخول على الشريط المسطح والألواح
توفر السماكة 3.0 مم صلابة جانبية أعلى أثناء القطع المائل، وهو أمر مهم عندما تدخل الجلاخة قطعة العمل بزاوية بدلاً من أن تكون عمودية على السطح.

قطع لحامات الأنابيب والوصول إلى الوصلات
الهندسة المقعرة T42 مناسبة لتركيب الأنابيب، والوصول إلى لحامات الوصلات، وقطع الوصلات حيث يتعارض جسم الجلاخة مع خط القطع.

القطع المتساطح على التجميعات الملحومة
لإزالة لحامات التثبيت، وتحرير الأقواس، وقطع الألواح التقوية، وأعمال التجميعات الملحومة الأخرى، يوفر المحور المقعّر خلوصًا أفضل من القرص المسطح Type 1.

قطع ثقيل مقاس 6 بوصة لجلاّخات الزاوية ذات الواقي Type 27
للمستخدمين النهائيين الذين يشغلون جلاّخات زاوية مقاس 6 بوصة مزودة بواقيات Type 27، يعمل قرص T42 بمواصفات 150×3.0×22.2 مم كخيار أثقل ضمن نطاق 6 بوصة.

توريد مصنع OEM

الحد الأدنى للطلب هو 100,000 قطعة للطلبات الكاملة بالعلامة الخاصة بما في ذلك طباعة البطانة المخصصة، والعلبة الداخلية للتجزئة ذات العلامة التجارية، وكرتون التصدير الرئيسي مع الباركود الخاص بك. يتم قبول حمولات الحاويات المختلطة التي تجمع بين SKUs أقراص T42 وT41 ضمن حاوية 40 قدم كاملة. مدة الإنتاج القياسية هي 15–25 يومًا بعد تأكيد الطلب والدفعة المقدمة. يتم شحن العينات خلال 5 أيام عمل.

FOB Ningbo / FOB Shanghai. CIF متاح عند الطلب لشحنات الحاويات.

الأسئلة الشائعة

يتميز قرص T42 بمركز غائر — حيث يكون قسم التجويف المركزي منخفضًا أسفل سطح القرص، لذا عند تركيبه على واقي من النوع 27، يرتفع جسم القرص فوق شفة الواقي. وهذا يسمح لسطح القرص بالتلامس مع قطعة العمل بزوايا مائلة دون تداخل جسم الجلاخة. أما قرص T41 المسطح فلا يحتوي على غائر: حيث يكون سطح القرص والتجويف المركزي في مستوى واحد، مما يتطلب واقيًا مسطحًا من النوع 1 ونهج قطع عمودي. يستخدم كل من T41 وT42 في نطاق 6 بوصات نفس تجويف المغزل 22.2 مم (7/8 بوصة) ويعملان بسرعة قصوى تبلغ 10,200 دورة في الدقيقة. الفرق هندسي ومهم تشغيليًا للقطع المائل، والنهج المتساطح، والوصول إلى اللحامات.

لا. يتطلب شكل التجويف المركزي لقرص T42 واقيًا من النوع 27 ذي التجويف المركزي. تركيب قرص T42 على واقي مسطح من النوع 1 يؤدي إلى محاذاة غير صحيحة بين المحور والواقي، ولا ينبغي تحديده. إذا كان المستخدمون النهائيون لديك يشغلون جلاخات بواقيات من النوع 1، فإن قرص T41 المسطح هو نوع القرص الصحيح.

قرص T42 بمواصفات 150×3.0×22.2 مم بسماكة 3.0 مم (6″ × 1/8″ × 7/8″). في نطاق 6 بوصة، تتوفر أقراص T41 بسماكة 1.2 مم (6″ × 3/64″ × 7/8″) للقطع فائق الرقة في الأماكن الضيقة و1.6 مم (6″ × 1/16″ × 7/8″) للقطع العام. يوفر قرص T42 بسماكة 3.0 مم صلابة جانبية أكبر وتحكمًا أفضل تحت أحمال القطع خارج المحور والمائل مقارنة بملفات T41 الأرق.

الحد الأدنى لكمية الطلب القياسي هو 100,000 قطعة للطلبات الكاملة بالعلامة الخاصة بما في ذلك طباعة ورق الحماية المخصصة، وعلبة التجزئة الداخلية ذات العلامة التجارية، وكرتون التصدير الرئيسي مع الباركود الخاص بك. يُقبل تحميل الحاويات المختلطة التي تجمع بين أكواد أقراص T42 وT41 ضمن حاوية كاملة 40 قدم. مدة الإنتاج هي 15–25 يومًا بعد تأكيد الطلب والدفعة المقدمة. يتم شحن حزم العينات خلال 5 أيام عمل.
